LME UU シリーズのサプライヤーとして、私はこれらの高性能コンポーネントの校正手順についてよく質問されます。 LME UU シリーズは、直線運動アプリケーションにおける精度と信頼性でよく知られており、最適なパフォーマンスを確保するには適切な校正が不可欠です。このブログ投稿では、この分野での私の長年の経験に基づいた洞察を提供しながら、LME UU シリーズの校正手順を説明します。
LME UU シリーズについて

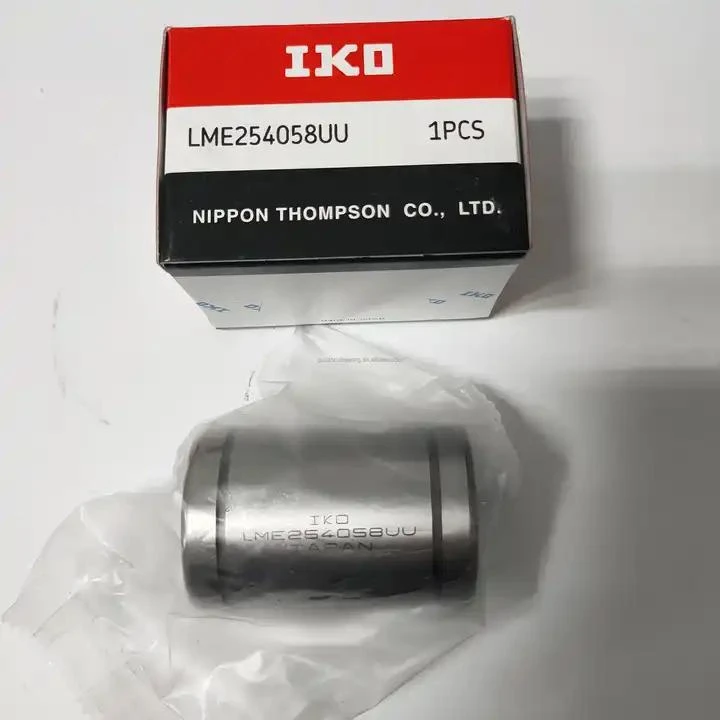

キャリブレーション手順を詳しく説明する前に、LME UU シリーズの基本を理解することが重要です。こういった製品は、リニアボールベアリング LME - 50 - UU、IKO LME 81625 UU - シール付きリニアブッシュ、 そしてリニアボールベアリング LME 60 UU、スムーズで正確な直線運動を提供するように設計されています。これらは、オートメーション、工作機械、ロボット工学などのさまざまな産業用途で広く使用されています。
校正の準備
校正プロセスの最初のステップは準備です。これには、必要なツールと材料をすべて集めることが含まれます。 LME UU シリーズ コンポーネントの寸法と公差を正確に測定するには、マイクロメーターやダイヤル インジケータなどの精密測定装置が必要です。さらに、キャリブレーションを実行するための、清潔で安定した作業台または表面があることを確認してください。
校正前にコンポーネントを徹底的に洗浄することも重要です。汚れ、破片、または汚染物質は、測定の精度やベアリングの全体的な性能に影響を与える可能性があります。適切な洗浄剤と糸くずの出ない清潔な布を使用して、ベアリングと関連部品を拭きます。
寸法の確認
次のステップは、LME UU シリーズ コンポーネントの主要な寸法を確認することです。まずはベアリングの外径を測定します。外径は、LME UU シリーズの特定のモデルに指定された公差範囲内に収まる必要があります。測定値が公差外の場合は、製造プロセスに問題があるか、ベアリングが損傷している可能性があります。
同様にベアリングの内径も測定します。これはシャフトとのフィット感を決定するため重要です。適切な位置合わせとスムーズな回転を確保するには、内径が非常に厳しい公差内でシャフトの直径と一致する必要があります。
直径に加えて、ベアリングの幅とラジアル振れを確認してください。幅はベアリング全体で均一である必要があり、ラジアル振れは許容範囲内である必要があります。ラジアル振れとは、ベアリングの外面の理想的な円軌道からの偏差を指します。過度のラジアル振れは、振動や早期摩耗を引き起こす可能性があります。
アライメントのキャリブレーション
アライメントは、LME UU シリーズの校正プロセスの重要な側面です。アライメントが正しくないと、負荷が不均一になり、摩擦が増加し、ベアリングの耐用年数が短くなる可能性があります。
まず、ベアリングを取り付けるシャフトが真っ直ぐで、曲がりやずれがないことを確認してください。シャフトの真直度をチェックするには、直定規またはレーザー位置合わせツールを使用します。
次に、ベアリングをシャフトに取り付け、位置を確認します。ベアリングはシャフトの中心にある必要があり、過度の遊びや結合があってはなりません。ダイヤルインジケータを使用してアライメント精度を測定できます。必要に応じて、ベアリングまたはシャフトの位置を調整して、適切な位置合わせを実現します。
プリロード校正
予圧は、LME UU シリーズ ベアリングの性能におけるもう 1 つの重要な要素です。予圧とは、ベアリングに特定量の軸方向の力を加えて、内部すきまを排除し、剛性と精度を向上させることを指します。
予圧を校正するには、予圧装置またはトルク レンチを使用する必要があります。プリロード値は、LME UU シリーズの特定モデルのメーカーの仕様に従って設定する必要があります。予圧が少なすぎると過剰な遊びが生じて精度が低下する可能性があり、予圧が多すぎると早期の摩耗や過熱が発生する可能性があります。
校正されたコンポーネントのテスト
校正手順が完了したら、コンポーネントが適切に機能していることを確認するためにコンポーネントをテストすることが重要です。校正済みの LME UU シリーズ ベアリングを目的の用途に取り付け、システムを低速で短時間実行します。
試運転中はベアリングの動きを観察してください。動作がスムーズで、異常な騒音や振動がないことが必要です。過熱や過度の摩耗の兆候がないか確認してください。問題に気付いた場合は、キャリブレーション手順に戻って問題を特定し、修正してください。
定期的なメンテナンスと再校正
キャリブレーションは 1 回限りのプロセスではありません。 LME UU シリーズ コンポーネントの継続的なパフォーマンスを確保するには、定期的なメンテナンスと再校正が必要です。時間の経過とともに、摩耗、温度変化、機械的ストレスなどの要因がベアリングの校正に影響を与える可能性があります。
ベアリングの目視検査を定期的に実行し、主要な寸法を定期的に測定することをお勧めします。動作条件によっては、数か月から数年の間隔で再校正が必要になる場合があります。
専門的な校正の重要性
一部の基本的な校正手順は社内で実行できますが、より複雑なアプリケーションや高精度のアプリケーションについては、専門の校正サービスの支援を求めることをお勧めします。専門的な校正サービスは、正確な校正と業界標準への準拠を保証するための専門知識、機器、経験を備えています。
結論
これらの高品質リニアモーションコンポーネントの最適な性能と寿命を実現するには、LME UU シリーズの適切な校正が不可欠です。このブログ投稿で概説されている校正手順に従い、定期的なメンテナンスを実行することで、LME UU シリーズ ベアリングがスムーズかつ効率的に動作することを確認できます。
LME UU シリーズ製品の購入にご興味がある場合、または校正やその他の関連トピックに関するさらなる技術サポートが必要な場合は、詳細な話し合いと調達の手配についてお気軽にお問い合わせください。当社は、お客様の直線運動アプリケーションに最適なソリューションを提供することに尽力しています。
