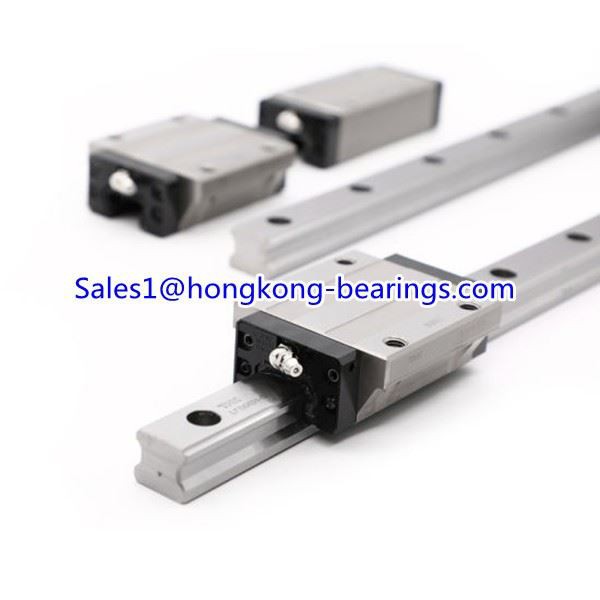

SHS 15Vリニアガイドスライダー15 * 24 * 34 * 64.4mm仕様
| 指定 | SHS 15V |
| カテゴリー | ケージボールLMガイドモデルSHS |
| 幅W1（mm） | 15 |
| 高さM（mm） | 24 |
| 幅W（mm） | 34 |
| 長さL（mm） | 64.4 |
| LMブロック（kg） | 0.19 |
| Cr（kN）基本動的定格荷重 | 14.2 |
| C0r（kN）基本的な静的定格荷重 | 24.2 |
| 静的許容モーメントkN•m（1ブロック） | 0.175 |
| 静的許容モーメントkN•m（2ブロック） | 0.898 |
| グリースニップル | PB1021B |
| ラジアルクリアランス | ノーマルグレード |
拡張SHS15Vリニアガイドレールブロック15 * 24 * 34 * 64.4 mm
| モデル番号。 | 外形寸法 | LMレールの寸法 | 質量 | ||||||||
| 高さ (H) | 幅 (W) | 長さ（L） | 幅 W1±0.05 | W2 | 高さ M1 | ピッチ F | d1*d2*h | 長さ マックス | LMブロック kg | LMレール kg / m | |
| SHS 15V SHS 15VM | 24 | 34 | 64.4 | 15 | 9.5 | 13 | 60 | 4.5*7.5*5.3 | 3000 (1240) | 0.19 | 1.3 |
| SHS 15LV SHS 15LVM | 24 | 34 | 79.4 | 15 | 9.5 | 13 | 60 | 4.5*7.5*5.3 | 3000 (1240) | 0.22 | 1.3 |
