自動調心ころ軸受を使用する場合、シャフトは軸受システムのスムーズな動作と寿命を保証する上で重要な役割を果たします。私は自動調心ころ軸受のサプライヤーとして、適切なシャフト要件を満たすことがいかに重要であるかを直接見てきました。それでは、これらのベアリングを使用する際のシャフト要件について知っておくべきことを詳しく見ていきましょう。
シャフト材質
シャフトの素材は基本的な要素です。一般にシャフトは強度と剛性に優れたスチールで作られています。高品質の合金鋼は、自動調心ころ軸受が受ける可能性のある高い負荷や応力に耐えることができるため、多くの場合好まれます。たとえば、一部の用途では、断面全体にわたって均一な硬度を有する貫通硬化鋼で作られたシャフトが必要です。これは、重機など、シャフトに高い変動負荷がかかる用途に最適です。
一方、表面硬化処理を施したスチールシャフトも人気があります。硬い外層と丈夫な内核を持っています。この組み合わせにより、ベアリングがシャフトと接触する表面で優れた耐摩耗性が得られ、同時にコアで良好な衝撃吸収特性が維持されます。
シャフト径
シャフト直径を適切に設定することは非常に重要です。シャフトの直径はベアリングの内径に合わせてください。ほとんどの自動調心ころ軸受には標準内径があり、シャフトはこれらの寸法に正確に一致する必要があります。シャフトが大きすぎると、取り付け中にベアリングが過度に押し付けられ、早期の摩耗や故障の原因となる可能性があります。逆に、シャフトが小さすぎると適切なフィット感が得られず、シャフト上でベアリングが滑って振動が発生し、システム全体の効率が低下する可能性があります。

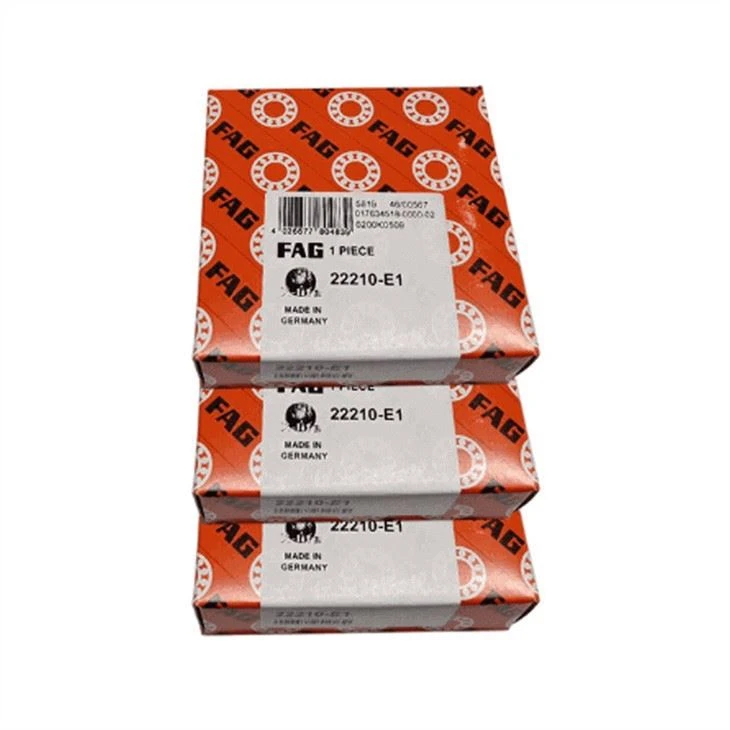

たとえば、を使用している場合、BS2-2210-2RS/VT143 ベアリング50mm90mm28mm、シャフト直径は 50mm である必要があります。これから逸脱すると、将来的に問題が発生する可能性があります。
シャフト表面仕上げ
シャフトの表面仕上げも重要な要素です。ベアリングが適切に動作するには、滑らかなシャフト表面が不可欠です。表面が粗いと、ベアリングとシャフト間の摩擦が増大し、発熱やベアリングの内輪の摩耗が促進される可能性があります。
自動調心ころ軸受に使用されるシャフトの推奨表面粗さは、通常 Ra 0.4 ～ 1.6 μm の範囲です。この滑らかな仕上げにより、ベアリングがシャフト上でスムーズに回転できるようになり、損傷のリスクが軽減され、ベアリングの耐用年数が長くなります。必要な表面仕上げを達成するために、研削などの特殊な機械加工プロセスがよく使用されます。
軸の公差
公差とは、シャフトの寸法の許容誤差を指します。自動調心ころ軸受用シャフトの場合、寸法公差と幾何公差の両方が重要です。
寸法公差により、シャフト直径が許容範囲内であることが保証されます。たとえば、アプリケーションやベアリングの要件によっては、シャフト直径の公差が ±0.01mm になる場合があります。一方、幾何公差はシャフトの真直度、真円度、円筒度を扱います。シャフトが真っ直ぐではない場合、ベアリングに不均一な負荷がかかり、早期故障につながる可能性があります。同様に、シャフトが円形または円筒形でない場合、ベアリングのスムーズな回転能力に影響を与える可能性があります。
シャフトショルダーデザイン
自動調心ころ軸受を使用する場合、シャフト肩部はシャフト設計の重要な部分です。ショルダーはベアリングの位置を提供し、軸方向の所定の位置に保持するのに役立ちます。シャフトショルダーの高さと角度が重要です。
ショルダーの高さは、ベアリングを適切に支持するのに十分な高さである必要がありますが、ベアリングの動作を妨げるほど高すぎてはなりません。一般的な経験則では、ショルダー高さはベアリングの内輪幅の約 0.5 ～ 0.7 倍である必要があります。シャフトショルダーの角度は通常15～30度です。この角度は、取り付け時にベアリングをシャフトにガイドするのに役立ち、ベアリングが正しく装着されることを保証します。
シャフトの取り付けと取り付け
シャフトの適切な取り付けと取り付けも重要です。シャフトにベアリングを取り付ける前に、シャフトを徹底的に洗浄して、汚れ、油、または破片を除去する必要があります。これは、汚染物質がベアリングに侵入して損傷を引き起こすのを防ぐのに役立ちます。
軸受をシャフトに取り付ける際には、適切な取り付け方法を使用する必要があります。軽荷重の用途では、穏やかな圧入で十分な場合があります。ただし、重負荷の用途では、熱収縮または油圧による取り付け方法が好まれることがよくあります。これらの方法により、ベアリングとシャフトの間がしっかりと適切にフィットし、滑りや早期摩耗のリスクが軽減されます。
アプリケーションとその特別な要件

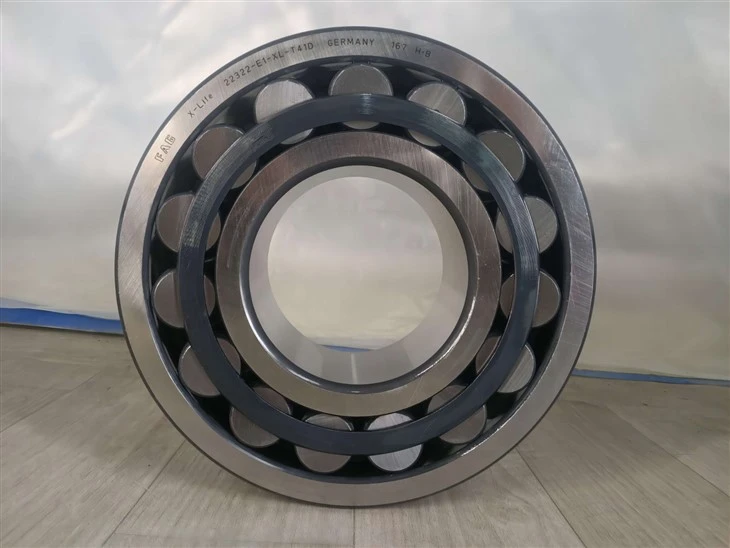

自動調心ころ軸受を使用する場合、用途によってシャフトに対する要件も異なります。たとえば、振動スクリーン アプリケーションでは、FAG 22322 - E1 - XL - T41D - 振動スクリーン自動調心ころ軸受、シャフトは高周波振動に耐えることができなければなりません。これは、シャフトの材質が振動の伝達を低減するために優れた減衰特性を備えている必要があることを意味します。さらに、振動スクリーンの動的負荷による過度のたわみを防ぐために、シャフトは適切にサポートされている必要があります。
負荷が極めて高い鉱山または建設機械では、シャフトは高強度の材料で作られ、厳しい公差を持つ必要があります。の22320EK ベアリング自動調心ころ軸受このような機器で使用されるシャフトには、これらの用途に伴う大きなラジアル荷重とアキシアル荷重に耐えることができるシャフトが必要です。
結論
結論として、自動調心ころ軸受を使用する場合、適切なシャフト要件を満たすことが不可欠です。材質や直径から表面仕上げ、公差、ショルダーの設計、取り付けに至るまで、あらゆる側面がベアリング システムの最適な性能を確保する上で重要な役割を果たします。自動調心ころ軸受のサプライヤーとして、これらの詳細に注意を払うことで、軸受の寿命が長くなり、ダウンタイムが減少し、全体的な運用コストの削減につながるという事実を証明できます。
高品質自動調心ころ軸受の市場に参入している場合、またはシャフト要件についてさらにアドバイスが必要な場合は、ためらわずにお問い合わせください。当社は、お客様の特定のニーズに適したソリューションを見つけ、機器がスムーズに動作するようお手伝いいたします。
参考文献
- 軸受業界のさまざまな専門家による『軸受工学ハンドブック』
- 自動調心ころ軸受のメーカー技術資料
